• مطحنة نهاية كربيد الفلوت HRC45 5 قاطعات طحن عالية التغذية 4F 5F
  • مطحنة نهاية كربيد الفلوت HRC45 5 قاطعات طحن عالية التغذية 4F 5F

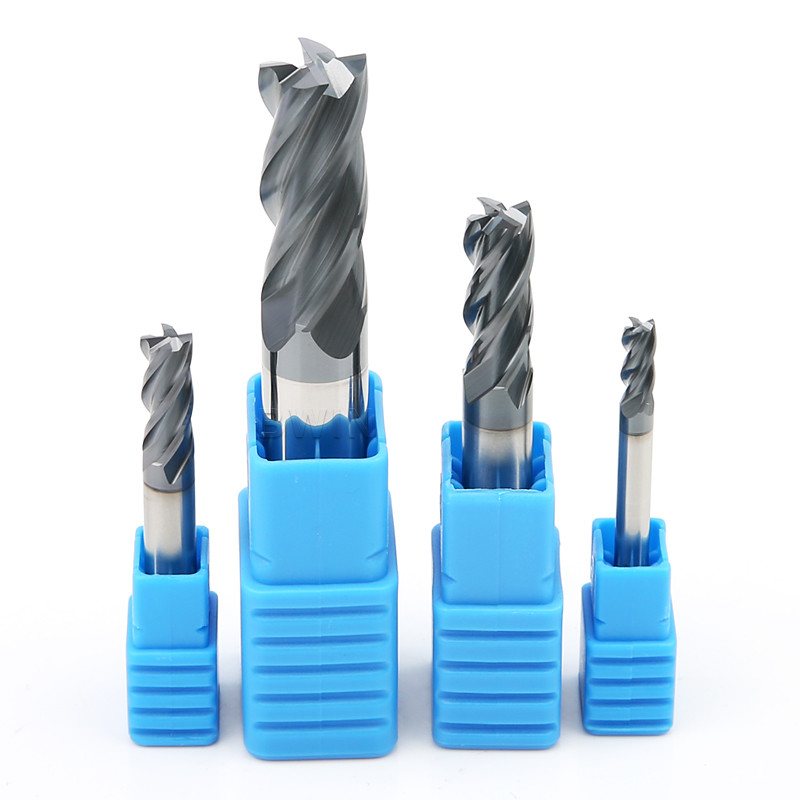

مطحنة نهاية كربيد الفلوت HRC45 5 قاطعات طحن عالية التغذية 4F 5F

مطحنة نهاية كربيد الفلوت HRC45 5 قاطعات طحن عالية التغذية 4F 5F

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: BWIN
رقم الموديل: φ20 * 45 * d20 * 100 لتر

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطعة / صندوق
الأسعار: Negotiable
تفاصيل التغليف: صندوق بلاستيكي
وقت التسليم: 7 أيام عمل
شروط الدفع: تي / تي ، ويسترن يونيون
القدرة على العرض: 1-10000 قطعة 7 أيام
افضل سعر اتصل

معلومات تفصيلية
اسم المنتج: مطحنة نهاية مسطحة HRC45 4F كربيد نموذج: طاحونة نهاية مربعة عالية التغذية 4F 5F
مواد: قواطع طحن كربيد التنجستن المسطحة الشغل: الفولاذ / الفولاذ المقاوم للصدأ
إستعمال: أداة الطحن طلاء: ذهب
HRC: HRC45 ميزة: متانة جيدة
طلب: آلة طحن طَرد: 1 قطعة / صندوق
تسليط الضوء:

مطحنة نهاية كربيد الفلوت 5 HRC45

,

مطحنة نهاية عالية التغذية HRC45

,

5 قاطعات طحن نهاية كربيد الفلوت

منتوج وصف

مطحنة نهاية مسطحة من كربيد HRC45 4F 5F 5 طاحونة نهاية الفلوت قواطع طحن كربيد التنجستن عالية التغذية



صفة مميزة:

  • متانة جيدة
  • مقاومة جيدة للحرارة
  • المقاومة للتآكل
  • حياة طويلة
  • قطع عالي السرعة



وصف:

  • تتم معالجة المطحنة الطرفية المسطحة من خلال عملية طحن عالية الدقة لتقليل الاهتزاز ، وليس من السهل كسر السكين ، لذلك يمكنها تشغيل حياة طويلة ؛يتيح تصميم أخدود تفريغ الرقائق اللولبي غير المتكافئ والكبير كسر الرقاقة وإزالة الرقائق بسرعة ، والقطع السلس ، وتقليل النتوءات وليس من السهل لصق الأداة ؛إنتاجية عالية في القطع ؛تقنية طلاء عالية الجودة ، سلسلة مختلفة من الطلاءات المختلفة ، سهلة التمييز.



معلمات الطحن:

مطحنة نهاية مسطحة كربيد HRC45
 		 طول الأداة fz & v
قصيرة

1
طويل 1 0.9
طول زائد 0.8
تخصص 0.6
يكتب مواد

قوة

N / مم²



صلابة

HRC

 تبريد
هواء

قطع جاف

 سائل التشحيم
ص PI

P1.1

 الفولاذ الهيكلي غير السبائكي ، الفولاذ الهيكلي للقطع الحر ، الفولاذ المكربن ​​والفولاذ المسقى والفولاذ المقسى <700 √ √ √
P1.2 مروي والفولاذ المقسى <1200 √ √ √
P2 P2.1 الفولاذ الممزوج بالنيترود والفولاذ الكربوني والفولاذ المسقى والفولاذ <900 √ √ √
P2.2 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <1400 √   √
ص 3 P3.1 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <900 √ √ √
P3.2 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <1500 √   √



مطحنة نهاية كربيد الفلوت HRC45 5 قاطعات طحن عالية التغذية 4F 5F 0 الشق
Vc
(م / دقيقة)		 fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 16 20
112 0.01 0.018 0.026 0.034 0.041 0.048 0.06 0.069
92 0.01 0.017 0.025 0.032 0.038 0.045 0.056 0.065
100 0.01 0.018 0.026 0.034 0.041 0.048 0.06 0.069
72 0.009 0.015 0.022 0.028 0.034 0.04 0.05 0.058
64 0.01 0.018 0.025 0.032 0.039 0.045 0.057 0.066
56 0.009 0.016 0.023 0.029 0.036 0.041 0.052 0.06



مطحنة نهاية كربيد الفلوت HRC45 5 قاطعات طحن عالية التغذية 4F 5F 1 العنف
Vc
(م / دقيقة)		 fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 16 20
228 0.018 0.031 0.045 0.057 0.070 0.081 0.101 0.118
208 0.017 0.029 0.042 0.054 0.065 0.071 0.095 0.11
184 0.018 0.031 0.045 0.057 0.070 0.081 0.101 0.118
144 0.015 0.026 0.037 0.048 0.058 0.068 0.085 0.098
132 0.017 0.03 0.042 0.054 0.066 0.077 0.096 0.112
112 0.015 0.027 0.039 0.05 0.060 0.07 0.088 0.102



مطحنة نهاية كربيد الفلوت HRC45 5 قاطعات طحن عالية التغذية 4F 5F 2 إنهاء
Vc
م / دقيقة		 fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 14 16 18 20
332 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 0.173 0.186
272 0.026 0.046 0.066 0.085 0.103 0.12 0.135 0.15 0.162 0.173
304 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 0.173 0.186
212 0.023 0.041 0.059 0.076 0.092 0.107 0.121 0.134 0.145 0.155
196 0.027 0.047 0.067 0.086 0.104 0.122 0.137 0.152 0.165 0.177
168 0.024 0.043 0.061 0.079 0.095 0.111 0.125 0.139 0.150 0.161

ملحوظة:
  • إذا كانت مطحنة الكربيد التالية لا تلبي متطلباتك ، فإننا ندعم الإنتاج المخصص من OEM.يمكن تخصيص القطر من 0.2 مم إلى 25 مم ، الطول الإجمالي من 50 مم إلى 200 مم ، 4F ، 5F ، 6F ، 8F والشعار ، بما في ذلك قاطع طحن نهاية بحجم بوصة.يرجى الاتصال بنا لتحديد أو تخصيص مطحنة نهاية كربيد غير قياسية وفقًا لاحتياجاتك.
تخصيص الفلوت ديا (φ)

الفلوتالطول (C)

 شانك ديا (د) الطول الكلي (L)
φ1 * 3 * d4 * 50 لتر 1 3 4 50
φ1.5 * 4 * d4 * 50 لتر 1.5 5 4 50
φ2 * 5 * d4 * 50 لتر 2 5 4 50
φ2.5 * 7 * d4 * 50 لتر 2.5 7 4 50
φ3 * 8 * d4 * 50 لتر 3 8 4 50
φ4 * 10 * d4 * 50 لتر 4 10 4 50
φ5 * 13 * d6 * 50 لتر 5 13 6 50
φ6 * 15 * d6 * 50 لتر 6 15 6 50
φ8 * 20 * d8 * 60 لتر 8 20 8 60
φ10 * 25 * d10 * 75 لتر 10 25 10 75
φ12 * 30 * d12 * 75 لتر 12 30 12 75
φ14 * 45 * d14 * 100 لتر 14 45 14 100
φ16 * 45 * d16 * 100 لتر 16 45 16 100
φ18 * 45 * d18 * 100 لتر 18 45 18 100
φ20 * 45 * d20 * 100 لتر 20 45 20 100

يلاحظ:

1. قبل استخدام الأداة ، يرجى قياس انحراف الأداة.إذا تجاوزت دقة انحراف الأداة 0.01 مم ، فيرجى تصحيحها قبل القطع.

2. كلما كانت الأداة أقصر من الطوق ، كان ذلك أفضل.إذا امتدت الأداة لفترة أطول ، فقم بتقليل السرعة أو سرعة التغذية أو مقدار القطع.

3. في حالة الاهتزاز غير الطبيعي أو الصوت أثناء القطع ، يرجى تقليل السرعة ومقدار القطع حتى يتحسن الوضع.

4. نوع الرش ونوع الهواء النفاث مفضلان لتبريد الفولاذ ، مما يحسن من تأثير استخدام قاطع الطحن.

5. ملاحظة: غير مناسب للآلات منخفضة السرعة مثل المنضدة الدوارة والحفر اليدوي الكهربائي



التطبيقات:

الفولاذ المقوى مسبقًا ، والفولاذ المقاوم للصدأ ، والفولاذ بالقالب ، والصفائح الفولاذية ، والفولاذ المقاوم للحرارة ، والأنابيب ، والنحاس والألمنيوم ، والحديد الزهر ، والمعادن غير الحديدية ، والخشب ، والبلاستيك ، و FRP و sO on.عمليات الشق للأغراض العامة ، والحفر ، والتنميط.

Cnc قاطع الطحن 6mm 3 4 الفلوت Tungsten Solid كربيد High Feed مطحنة نهاية مطحنة نهاية



التعليمات

س 1.تنكسر الأداة عند قطع أو سحب قطعة العمل

يمكن تقليل معدل التغذية وعمق القطع ، ويمكن تقصير طول حافة القطع إلى الحد الأدنى للطول اللازم.



س 2.تنكسر الأداة أثناء المعالجة العادية

تقليل معدل التغذية وعمق القطع.

يجب تخميل الأداة.

استبدل المشبك أو الحلقة الزنبركية.

تعمل الأداة ذات رقم الحافة العالية على تغيير الأداة برقم قطع منخفض لتحسين إزالة الرقاقة ومنع انسدادها.

استبدل الطحن الجاف بالطحن الرطب (باستخدام سائل القطع) ، واستخدمه مع مسدس الأنبوب الدوامي لتقليل درجة حرارة الأداة وتجنب ارتفاع درجة حرارة الأداة.

إذا تم تغيير اتجاه إمداد سائل الطحن الرطب من الأمام إلى الخلف المائل أو القمة المستعرضة ، فيجب أن يكون تدفق سائل التبريد كافياً.



س 3.تنكسر الأداة عندما يتغير اتجاه التغذية

(1) استخدم الاستيفاء القوسي (أداة آلة NC) ، أو توقف مؤقتًا عن التغذية (مؤقتًا).

(2) قم بتقليل (تقليل) التغذية قبل تغيير الاتجاه وبعده.

(3) استبدل المشبك أو الحلقة الزنبركية.



س 4.المشكلة: جزء من طرف الشفرة ينكسر

شطب الزوايا بالطحن اليدوي.

قم بتغيير الطحن إلى الأسفل.



بطاقة:

مطحنة نهاية نصف قطر الزاوية

مطحنة نهاية كربيد التنجستن

قاطع طحن ملون
