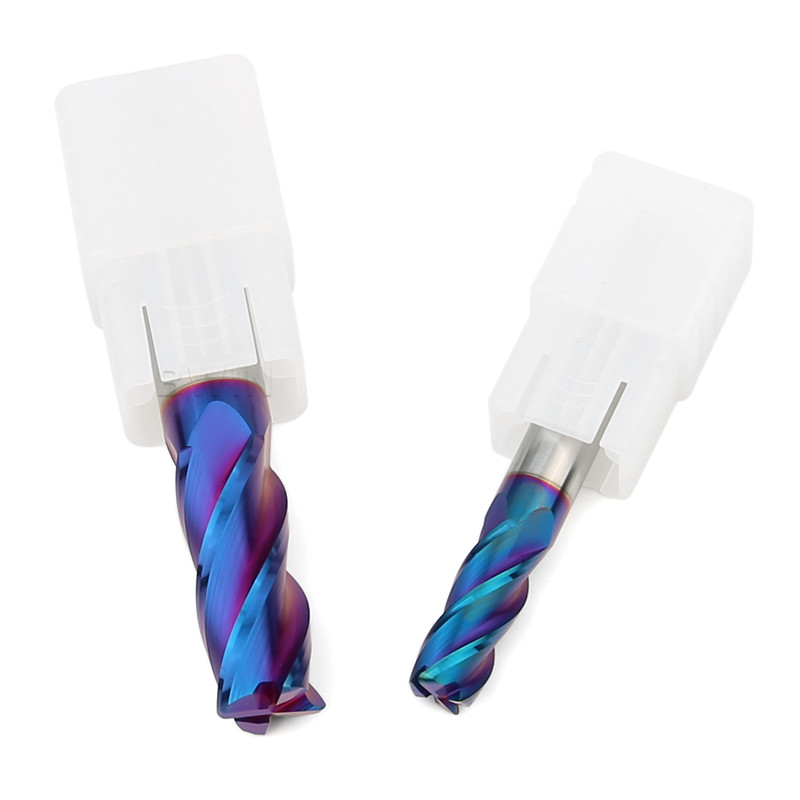

• مطحنة نهاية نصف قطرها كاربايد HRC65 للفولاذ المقاوم للصدأ
مطحنة نهاية نصف قطرها كاربايد HRC65 للفولاذ المقاوم للصدأ

مطحنة نهاية نصف قطرها كاربايد HRC65 للفولاذ المقاوم للصدأ

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: BWIN
Model Number: R2*8*d4*50L-2F HRC55

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطعة / صندوق
الأسعار: Negotiable
تفاصيل التغليف: صندوق بلاستيكي
وقت التسليم: 7 أيام عمل
شروط الدفع: تي / تي ، ويسترن يونيون
القدرة على العرض: 1-10000 قطعة 7 أيام
افضل سعر اتصل

معلومات تفصيلية
اسم المنتج: نصف قطر زاوية مطحنة نهاية HRC65 نموذج: Φ4R1.0 * 20 * d4 * 100L-4T HRC65
مادة: قاطع طحن الأنف المستدير من الكربيد الصلب HRC65 الشغل: خليط معدني
إستعمال: آلة طحن طلاء: AlTiSiN
الموارد البشرية: HRC55 ميزة: مطاحن نهاية نصف قطرها عالية الكفاءة
طلب: أداة الطحن باستخدام الحاسب الآلي طَرد: 1 قطعة / صندوق
تسليط الضوء:

مطحنة نهاية نصف قطر الزاوية ذات 4 الفلوت

,

مطحنة نهاية نصف قطر الزاوية HRC65

,

مطحنة نهاية الزاوية الدائرية HRC65

منتوج وصف

مطحنة نهاية نصف قطرها كاربايد HRC65 للفولاذ المقاوم للصدأ



ستفاصيل uick عنمطحنة نهاية نصف قطر الزاوية

مطحنة نهاية نصف قطر الزاوية HRC65 تتبنى كربيد التنجستن فائق الدقة ، والذي يحتوي علىمقاومة التآكل العالية والقوةوجودة أكثر ثباتًا واحتمالية أقل لكسر الأداة؛يتم استخدام عجلة طحن الراتينج المستوردة من ألمانيا للطحن الدقيق لجعل حافة الأخدود ناعمة ، وإزالة الرقائق بسرعة ، ورفض لصق السكين ، والتحسين في جميع الاتجاهات.



معلمات الطحن لـمطحنة نهاية نصف قطر الزاوية

مطحنة نهاية نصف قطر زاوية كربيد HRC65 طول الأداة fz & v
قصير 1
طويل 1 0.9
طول زائد 0.8
تخصص 0.6
يكتب مادة قوة
N / مم²

صلابة
HRC		 تبريد
هواء قطع جاف سائل التشحيم
ص باي P1.1 الفولاذ الهيكلي غير السبائكي ، الفولاذ الهيكلي للقطع الحر ، الفولاذ الكربوني والفولاذ المسقى والفولاذ المقسى <700 √ √ √
P1.2 مروي والفولاذ المقسى <1200 √ √ √
P2 P2.1 الفولاذ الممزوج بالنيترود والفولاذ الكربوني والفولاذ المسقى والفولاذ <900 √ √ √
P2.2 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <1400 √   √
ص 3 P3.1 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <900 √ √ √
P3.2 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <1500 √   √
م م 1 M1.1 الفولاذ المقاوم للصدأ 700 ين ياباني √   √
M1.2 الفولاذ المقاوم للصدأ الفريتي / الأوستنيتي (بكريستال) 1000 ين     √
م 2 M2.1 الفولاذ المقاوم للصدأ الأوستنيتي 700 ين ياباني √   √
م 3 M3.1 الفولاذ المصبوب الفريتي / الأوستنيتي (البلور الثنائي) غير القابل للصدأ 1000 ين     √
ك ك 1 K1.1 فليك الجرافيت الحديد الزهر (الحديد الزهر الرمادي) ، GJL 300 ين ياباني √ √ √
K2 K2.1 حديد الدكتايل ، GJS 500 ينًا يابانيًا √ √ √
K2.2 حديد الدكتايل ، GJS 500-800 √ √ √
K2.3 حديد الدكتايل ، GJS 800 ينًا √ √ √
K3 K3.1 الحديد الزهر الجرافيت الدودي ، GJV ؛الحديد الزهر القابل للطرق ، GJM 500 ينًا يابانيًا √ √ √
K3.2 الحديد الزهر الجرافيت الدودي ، GJV ؛الحديد الزهر القابل للطرق ، GJM 500 ينًا يابانيًا √ √ √



الشق
Vc
(م / دقيقة)		 fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 14 16 18 20
112 0.01 0.018 0.026 0.034 0.041 0.048 0.054 0.06 0.065 0.069
92 0.01 0.017 0.025 0.032 0.038 0.045 0.0505 0.056 0.061 0.065
100 0.01 0.018 0.026 0.034 0.041 0.048 0.054 0.06 0.065 0.069
72 0.009 0.015 0.022 0.028 0.034 0.04 0.045 0.05 0.054 0.058
64 0.01 0.018 0.025 0.032 0.039 0.045 0.051 0.057 0.062 0.066
56 0.009 0.016 0.023 0.029 0.036 0.041 0.0465 0.052 0.056 0.06
44 0.007 0.012 0.018 0.023 0.027 0.032 0.036 0.04 0.043 0.046
68 0.01 0.018 0.025 0.033 0.04 0.046 0.052 0.058 0.063 0.067
44 0.005 0.009 0.012 0.016 0.019 0.022 0.025 0.028 0.030 0.032
32 0.006 0.011 0.015 0.02 0.024 0.028 0.0315 0.035 0.0375 0.04
28 0.005 0.009 0.013 0.016 0.02 0.023 0.031 0.039 0.036 0.033
32 0.007 0.012 0.017 0.021 0.026 0.03 0.034 0.038 0.041 0.044
32 0.005 0.009 0.013 0.017 0.021 0.024 0.027 0.03 0.0325 0.035
120 0.017 0.031 0.044 0.056 0.068 0.08 0.09 0.1 0.05575 0.0115
112 0.015 0.026 0.037 0.048 0.058 0.068 0.0765 0.085 0.0915 0.098
92 0.012 0.022 0.031 0.039 0.048 0.056 0.063 0.07 0.0755 0.081
52 0.007 0.012 0.018 0.023 0.027 0.032 0.036 0.04 0.043 0.046
80 0.012 0.022 0.031 0.039 0.048 0.056 0.063 0.07 0.0755 0.081
76 0.01 0.018 0.026 0.034 0.041 0.048 0.054 0.06 0.0645

0.069



العنف
Vc
(م / دقيقة)		 fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 14 16 18 20
228 0.018 0.031 0.045 0.057 0.070 0.081 0.091 0.101 0.110 0.118
208 0.017 0.029 0.042 0.054 0.065 0.071 0.083 0.095 0.103 0.11
184 0.018 0.031 0.045 0.057 0.070 0.081 0.091 0.101 0.110 0.118
144 0.015 0.026 0.037 0.048 0.058 0.068 0.077 0.085 0.092 0.098
132 0.017 0.03 0.042 0.054 0.066 0.077 0.087 0.096 0.104 0.112
112 0.015 0.027 0.039 0.05 0.060 0.07 0.079 0.088 0.095 0.102
92 0.012 0.021 0.03 0.038 0.046 0.054 0.061 0.068 0.073 0.078
140 0.017 0.03 0.043 0.055 0.067 0.078 0.088 0.098 0.106 0.114
92 0.008 0.015 0.021 0.027 0.032 0.038 0.043 0.047 0.051 0.055
60 0.011 0.018 0.026 0.033 0.041 0.047 0.053 0.059 0.064 0.069
56 0.009 0.015 0.022 0.028 0.034 0.039 0.044 0.049 0.053 0.057
68 0.011 0.02 0.028 0.036 0.044 0.051 0.0575 0.064 0.069 0.074
60 0.009 0.016 0.022 0.029 0.035 0.041 0.046 0.051 0.055 0.059
248 0.03 0.052 0.074 0.096 0.0116 0.135 0.152 0.169 0.1825 0.196
228 0.025 0.044 0.063 0.081 0.099 0.115 0.1295 0.144 0.155 0.166
184 0.021 0.037 0.052 0.067 0.081 0.095 0.1065 0.118 0.1275 0.137
104 0.012 0.021 0.03 0.038 0.046 0.054 0.061 0.068 0.073 0.078
164 0.021 0.037 0.052 0.067 0.081 0.095 0.1065 0.118 0.1275 0.137
156 0.018 0.031 0.045 0.057 0.07 0.081 0.091 0.101 0.1095 0.118



ينهي
Vc
(م / دقيقة)		 fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 14 16 18 20
332 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 0.173 0.186
272 0.026 0.046 0.066 0.085 0.103 0.12 0.135 0.15 0.162 0.173
304 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 0.173 0.186
212 0.023 0.041 0.059 0.076 0.092 0.107 0.121 0.134 0.145 0.155
196 0.027 0.047 0.067 0.086 0.104 0.122 0.137 0.152 0.165 0.177
168 0.024 0.043 0.061 0.079 0.095 0.111 0.125 0.139 0.150 0.161
136 0.019 0.033 0.047 0.06 0.073 0.085 0.096 0.107 0.116 0.124
204 0.027 0.048 0.068 0.088 0.106 0.124 0.140 0.155 0.168 0.18
136 0.013 0.023 0.033 0.042 0.051 0.06 0.068 0.075 0.081 0.087
92 0.016 0.029 0.041 0.053 0.064 0.075 0.0845 0.094 0.101 0.108
84 0.014 0.024 0.034 0.044 0.053 0.062 0.0695 0.077 0.0835 0.09
100 0.018 0.031 0.045 0.057 0.07 0.081 0.0915 0.102 0.11 0.118
92 0.014 0.025 0.035 0.045 0.055 0.064 0.072 0.08 0.0865 0.093
364 0.047 0.083 0.117 0.151 0.183 0.214 0.2405 0.267 0.149 0.031
332 0.04 0.07 0.1 0.128 0.156 0.182 0.2045 0.227 0.245 0.263
272 0.033 0.058 0.082 0.106 0.128 0.149 0.168 0.187 0.202 0.217
152 0.019 0.033 0.047 0.06 0.073 0.085 0.096 0.107 0.1155 0.124
240 0.033 0.058 0.082 0.106 0.128 0.149 0.168 0.187 0.202 0.217
228 0.028 0.05 0.07 0.091 0.011 0.128 0.144 0.16 0.173 0.186



ملحوظة
  • إذا كانت مطحنة نهاية نصف قطر زاوية الكربيد التالية لا تلبي متطلباتك ، فنحن دعم إنتاج OEM حسب الطلب.يمكن تخصيص القطر من 0.2 مم إلى 25 مم ، الطول الإجمالي من 50 مم إلى 200 مم ، 4F ، 5F ، 6F ، 8F والشعار ، بما في ذلك قاطع طحن نهاية بحجم بوصة.يرجى الاتصال بنا لتحديد أو تخصيص مطحنة نهاية كربيد غير قياسية وفقًا لاحتياجاتك.
تخصيص

الفلوت

ضياء (د)

الفلوت

الطول (C)

عرقوب

ضياء (د)

 الطول الكلي (L)
Φ4 * 10 * d4 * 50 لتر 4 10 4 50
Φ5 * 13 * d5 * 50 لتر 5 13 5 50
Φ6 * 15 * d6 * 50 لتر 6 15 6 50
Φ8 * 20 * d8 * 60 لتر 8 20 8 60
Φ10 * 25 * d10 * 75 لتر 10 25 10 75
Φ12 * 30 * d12 * 75 لتر 12 30 12 75
Φ8 * 35 * d8 * 100 لتر 8 35 8 100
Φ10 * 40 * d10 * 100 لتر 10 40 10 100
Φ12 * 45 * d12 * 100 لتر 12 45 12 100
Φ14 * 45 * d14 * 100 لتر 14 45 14 100
Φ16 * 45 * d16 * 100 لتر 16 45 16 100
Φ18 * 45 * d18 * 100 لتر 18 45 18 100
Φ20 * 45 * d20 * 100 لتر 20 45 20 100


تعليماتمطحنة نهاية نصف قطر الزاوية

1. قبل استخدام مطحنة نهاية نصف قطر الزاوية الكربيد ، يرجى قياس انحراف الأداة.إذا تجاوزت دقة انحراف الأداة 0.01 مم ، فيرجى تصحيحها قبل القطع.

2. كلما كان الكربيد أقصر من الطوق ، كان ذلك أفضل.إذا امتدت الأداة لفترة أطول ، فقم بتقليل السرعة أو سرعة التغذية أو مقدار القطع.

3. في حالة الاهتزاز غير الطبيعي أو الصوت أثناء القطع ، يرجى تقليل السرعة ومقدار القطع حتى يتحسن الوضع.

4. نوع الرش ونوع الهواء النفاث مفضلان لتبريد الفولاذ ، مما يحسن من تأثير استخدام مطحنة نهاية نصف قطر زاوية الكربيد.

5. ملاحظة: غير مناسب للآلات منخفضة السرعة مثل المنضدة الدوارة والحفر اليدوي الكهربائي.



مزايامطحنة نهاية نصف قطر الزاوية

1. الصانع المصدر

2. آلة الطحن ومعدات الاختبار المستوردة

3. فريق فني محترف

4. ورشة CNC الذكية

5. مواصفات كاملة وإمدادات كافية



تطبيقاتمطحنة نهاية نصف قطر الزاوية

الفولاذ المقوى مسبقًا ، والفولاذ المقاوم للصدأ ، والفولاذ بالقالب ، والصفائح الفولاذية ، والفولاذ المقاوم للحرارة ، والأنابيب ، والنحاس والألمنيوم ، والحديد الزهر ، والمعادن غير الحديدية ، والخشب ، والبلاستيك ، و FRP وما إلى ذلك.عمليات الشق للأغراض العامة ، والحفر ، والتنميط.

Cnc Milling Cutter 6mm 3 4 Flute Tungsten Solid Carbide High Feed Endmill End Mill



التعليمات

س 1.تنكسر الأداة عند قطع أو سحب قطعة العمل

حل: يمكن تقليل معدل التغذية وعمق القطع ، ويمكن تقصير طول حافة القطع إلى الحد الأدنى للطول اللازم.

س 2.الأداة مكسورة أثناء المعالجة العادية

مذيب:

(1) تقليل معدل التغذية وعمق القطع.

(2) إجراء علاج التخميل على الأداة.

(3) استبدل المشبك أو الحلقة الزنبركية.

(4) يغير العدد الكبير من حواف القطع العدد المنخفض من حواف القطع لتحسين إزالة الرقاقة ومنع انسداد الرقاقة.

(5) قم بتغيير الطحن الجاف إلى الطحن الرطب (باستخدام سائل القطع) واستخدمه مع مسدس أنبوب دوامة لتقليل درجة حرارة الأداة وتجنب ارتفاع درجة حرارة الأداة.

(6) إذا كان اتجاه إمداد السائل للطحن الرطب من الأمام ، يتم تغييره لتزويد السائل من الخلف المائل أو القمة المستعرضة ، يجب أن يكون تدفق المبرد كافيًا.

س 3.تنكسر الأداة عندما يتغير اتجاه التغذية

مذيب:

(1) استخدم الاستيفاء الدائري (أداة آلة NC) ، أو توقف مؤقتًا عن التغذية (مؤقتًا).

(2) تقليل (خفض) معدل التغذية قبل وبعد تغيير الاتجاه.

(3) استبدل المشبك أو الحلقة الزنبركية.
