• 1/4 بوصة 4 الناي نهاية مطحنة التنغستن الصلب HRC55 الداخلية R 4 الناي القاطع
1/4 بوصة 4 الناي نهاية مطحنة التنغستن الصلب HRC55 الداخلية R 4 الناي القاطع

1/4 بوصة 4 الناي نهاية مطحنة التنغستن الصلب HRC55 الداخلية R 4 الناي القاطع

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: BWIN
رقم الموديل: R1.25 * D6 * 50L-4F

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 قطعة / صندوق
الأسعار: Negotiable
تفاصيل التغليف: صندوق بلاستيكي
وقت التسليم: 7 أيام عمل
شروط الدفع: تي / تي ، ويسترن يونيون
القدرة على العرض: 1-10000 قطعة 7 أيام
افضل سعر اتصل

معلومات تفصيلية

اسم المنتج: HRC55 4 Flute Inner-R Endmill نموذج: R0.5-R6
مادة: قاطع تفريز داخلي من التنجستن HRC55 الشغل: ستانلس ستيل
إستعمال: آلة طحن طلاء: كوبر
الموارد البشرية: HRC55 ميزة: قطع ناعم
طلب: طحن طَرد: 1 قطعة / صندوق
تسليط الضوء:

مطحنة نهاية فلوت 4 فولاذ التنغستن

,

قاطع طحن الفلوت HRC55 4

,

قاطع طحن داخلي R 4 فلوت

منتوج وصف

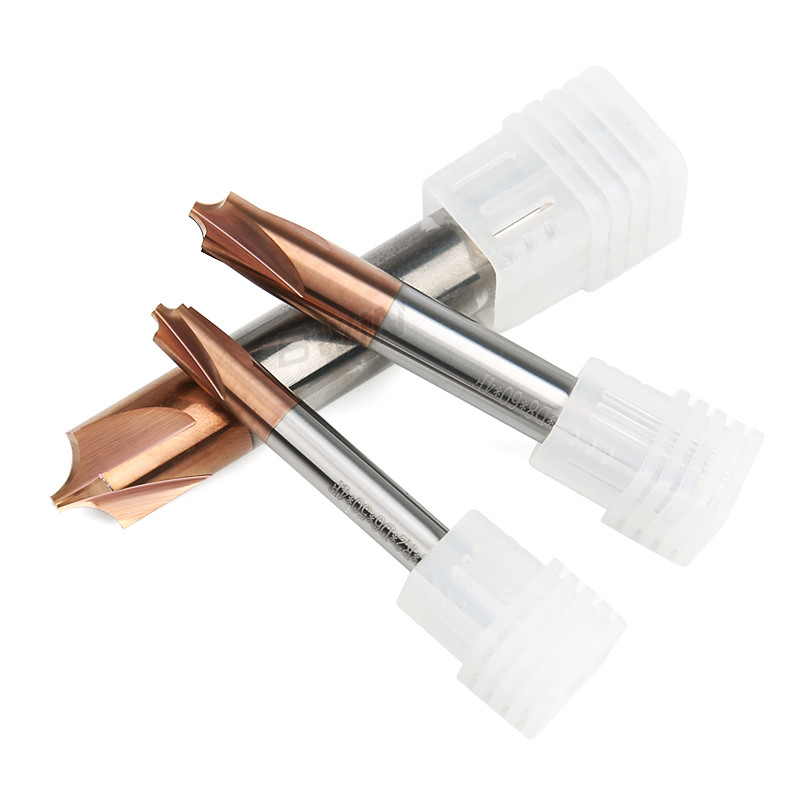

مطحنة نهاية 1/4 بوصة كربيد HRC55 4 فلوت داخلي R Endmill قاطع طحن داخلي من الفولاذ التنغستن

تفصيل سريع

  • قضبان الصلب التنغستن
  • طلاء نانو بلون برونزي
  • 0 ° زاوية حلزون
  • 4 شفرات
  • تصميم زاوية R
  • إزالة رقاقة الأخدود المستقيم



وصف

  • يستخدم قاطع الطحن الداخلي R HRC55 4F مادة قاعدة فولاذية التنغستن الجسيمات الدقيقة 0.4UM ، والتيلديه مقاومة تآكل أعلى وقوة ، وهو قاطع طحن متخصص للصلابة العالية وتطبيقات القطع عالية السرعة؛القطر الأساسي الكبير أكثر ثباتًا ، وتم اعتماد تصميم القطر الأساسي الكبير بشرط ضمان مساحة القطع ، مما يعزز بشكل كبير الصلابة والمقاومة الزلزالية لأداة القطع ، ويقلل من كسر الأداة ؛صقل أخدود إزالة الرقاقة لتجنب إلتصاق السكين وتحسين كفاءة الإنتاج بشكل كبير.



معلمات الطحن

مطحنة نهاية R الداخلية كربيد HRC55

طول الأداة fz & v
قصير

1

طويل 1 0.9
طول زائد 0.8
تخصص 0.6
يكتب مادة

قوة

N / مم²



صلابة

HRC

تبريد
هواء

قطع جاف

سائل التشحيم
ص باي

P1.1

الفولاذ الهيكلي غير السبائكي ، الفولاذ الهيكلي للقطع الحر ، الفولاذ الكربوني والفولاذ المسقى والفولاذ المقسى <700
P1.2 مروي والفولاذ المقسى <1200
P2 P2.1 الفولاذ الممزوج بالنيترود والفولاذ الكربوني والفولاذ المسقى والفولاذ <900
P2.2 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <1400
ص 3 P3.1 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <900
P3.2 أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة <1500



1/4 بوصة 4 الناي نهاية مطحنة التنغستن الصلب HRC55 الداخلية R 4 الناي القاطع 0 الشق
Vc
(م / دقيقة)
fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 16 20
112 0.01 0.018 0.026 0.034 0.041 0.048 0.06 0.069
92 0.01 0.017 0.025 0.032 0.038 0.045 0.056 0.065
100 0.01 0.018 0.026 0.034 0.041 0.048 0.06 0.069
72 0.009 0.015 0.022 0.028 0.034 0.04 0.05 0.058
64 0.01 0.018 0.025 0.032 0.039 0.045 0.057 0.066
56 0.009 0.016 0.023 0.029 0.036 0.041 0.052 0.06



1/4 بوصة 4 الناي نهاية مطحنة التنغستن الصلب HRC55 الداخلية R 4 الناي القاطع 1 العنف
Vc
(م / دقيقة)
fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 16 20
228 0.018 0.031 0.045 0.057 0.070 0.081 0.101 0.118
208 0.017 0.029 0.042 0.054 0.065 0.071 0.095 0.11
184 0.018 0.031 0.045 0.057 0.070 0.081 0.101 0.118
144 0.015 0.026 0.037 0.048 0.058 0.068 0.085 0.098
132 0.017 0.03 0.042 0.054 0.066 0.077 0.096 0.112
112 0.015 0.027 0.039 0.05 0.060 0.07 0.088 0.102



1/4 بوصة 4 الناي نهاية مطحنة التنغستن الصلب HRC55 الداخلية R 4 الناي القاطع 2 ينهي
Vc
م / دقيقة
fz (مم / سن)
قطر الدائرة
2 4 6 8 10 12 14 16 18 20
332 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 0.173 0.186
272 0.026 0.046 0.066 0.085 0.103 0.12 0.135 0.15 0.162 0.173
304 0.028 0.05 0.07 0.091 0.11 0.128 0.144 0.16 0.173 0.186
212 0.023 0.041 0.059 0.076 0.092 0.107 0.121 0.134 0.145 0.155
196 0.027 0.047 0.067 0.086 0.104 0.122 0.137 0.152 0.165 0.177
168 0.024 0.043 0.061 0.079 0.095 0.111 0.125 0.139 0.150 0.161

ملحوظة
  • إذا لم تستطع مطحنة نهاية الكربيد التالية تلبية متطلباتك ، فنحندعم إنتاج OEM حسب الطلب.يمكن تخصيص القطر من 0.2 مم إلى 25 مم ، الطول الإجمالي من 50 مم إلى 200 مم ، 4F ، 5F ، 6F ، 8F والشعار ، بما في ذلك قاطع طحن نهاية بحجم بوصة.يرجى الاتصال بنا لتحديد أو تخصيص مطحنة نهاية كربيد غير قياسية وفقًا لاحتياجاتك.
نصف القطر
قطر القطع
قطر الحافة
قطر عرقوب
إجمالي
طول
مزامير
R0.5
4
3
4
50
2/4
R0.75
4
2.5
4
50
2/4
R1.0
4
2
4
50
2/4
R1.25
6
3.5
6
50
2/4
R1.5
6
3
6
50
2/4
ر 1.75
6
2.5
6
50
2/4
R2.0
6
2
6
50
2/4
R2.5
8
3
8
60
2/4
R3.0
8
2
8
60
2/4
R3.5
10
3
10
75
2/4
R4.0
10
2
10
75
2/4
R5.0
12
2
12
75
2/4
R6.0
14
2
14
75
2/4


تعليمات

1. قبل استخدام مطحنة نهاية الكربيد ، يرجى قياس انحراف الأداة.إذا تجاوزت دقة انحراف الأداة 0.01 مم ، فيرجى تصحيحها قبل القطع.

2. أقصر كربيد e خارج الطوق ، كان ذلك أفضل.إذا امتدت الأداة لفترة أطول ، فقم بتقليل السرعة أو سرعة التغذية أو مقدار القطع.

3. في حالة الاهتزاز غير الطبيعي أو الصوت أثناء القطع ، يرجى تقليل السرعة ومقدار القطع حتى يتحسن الوضع.

4. نوع الرش ونوع الهواء النفاث مفضلان لتبريد الفولاذ ، مما يحسن من تأثير استخدام مطحنة نهاية الكربيد.

5. ملاحظة: غير مناسب للآلات منخفضة السرعة مثل المنضدة الدوارة والحفر اليدوي الكهربائي.



التطبيقات

إن حافة القطع لقاطع الطحن الداخلي HRC55 4F مغطاة بطبقة نانو بلون برونزي ،مناسبة للمواد داخل HRC55 ، بما في ذلك الحديد ، والفولاذ الكربوني ، والحديد الزهر ، والفولاذ المقولب ، وسبائك الصلب ، وفولاذ الأدوات ، والفولاذ المعالج بالحرارة ، وفولاذ إصلاح اللحام

Cnc Milling Cutter 6mm 3 4 Flute Tungsten Solid Carbide High Feed Endmill End Mill




التعليمات

س 1.تنكسر الأداة عند قطع أو سحب قطعة العمل

يمكن تقليل معدل التغذية وعمق القطع ، ويمكن تقصير طول حافة القطع إلى الحد الأدنى للطول اللازم.



س 2.تنكسر الأداة أثناء المعالجة العادية

تقليل معدل التغذية وعمق القطع.

يجب تخميل الأداة.

استبدل المشبك أو الحلقة الزنبركية.

تعمل الأداة ذات رقم الحافة العالية على تغيير الأداة برقم قطع منخفض لتحسين إزالة الرقاقة ومنع انسدادها.

استبدل الطحن الجاف بالطحن الرطب (باستخدام سائل القطع) ، واستخدمه مع مسدس الأنبوب الدوامي لتقليل درجة حرارة الأداة وتجنب ارتفاع درجة حرارة الأداة.

إذا تم تغيير اتجاه إمداد سائل الطحن الرطب من الأمام إلى الخلف المائل أو القمة المستعرضة ، فيجب أن يكون تدفق سائل التبريد كافياً.



س 3.تنكسر الأداة عندما يتغير اتجاه التغذية

(1) استخدم الاستيفاء القوسي (أداة آلة NC) ، أو توقف مؤقتًا عن التغذية (مؤقتًا).

(2) قم بتقليل (تقليل) التغذية قبل تغيير الاتجاه وبعده.

(3) استبدل المشبك أو الحلقة الزنبركية.



س 4.المشكلة: جزء من طرف الشفرة ينكسر

شطب الزوايا بالطحن اليدوي.

قم بتغيير الطحن إلى الأسفل.
