HRC45 2 Flute Milling Cutter 2F Square Keyway Flat End Mill For Steel
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BWIN |
| رقم الموديل: | φ6 * 15 * d6 * 50L-2F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة / صندوق |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 7 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 1-10000 قطعة 7 أيام |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مطحنة نهاية مسطحة للصلب | نموذج: | قاطع تفريز مجرى المفتاح HRC45 2F |
|---|---|---|---|
| مادة: | طواحين نهاية مربعة من كربيد التنجستن | الشغل: | ستانلس ستيل |
| إستعمال: | أداة الطحن | طلاء: | ذهب |
| الموارد البشرية: | HRC45 | ميزة: | الاستقرار الزلزالي |
| طلب: | آلة طحن | طَرد: | 1 قطعة / صندوق |
| تسليط الضوء: | قاطع طحن الفلوت HRC45 2,قاطع طحن الفلوت ذو المفتاح المربع 2,مطحنة نهاية مسطحة لطلاء AlTiN |
||
منتوج وصف

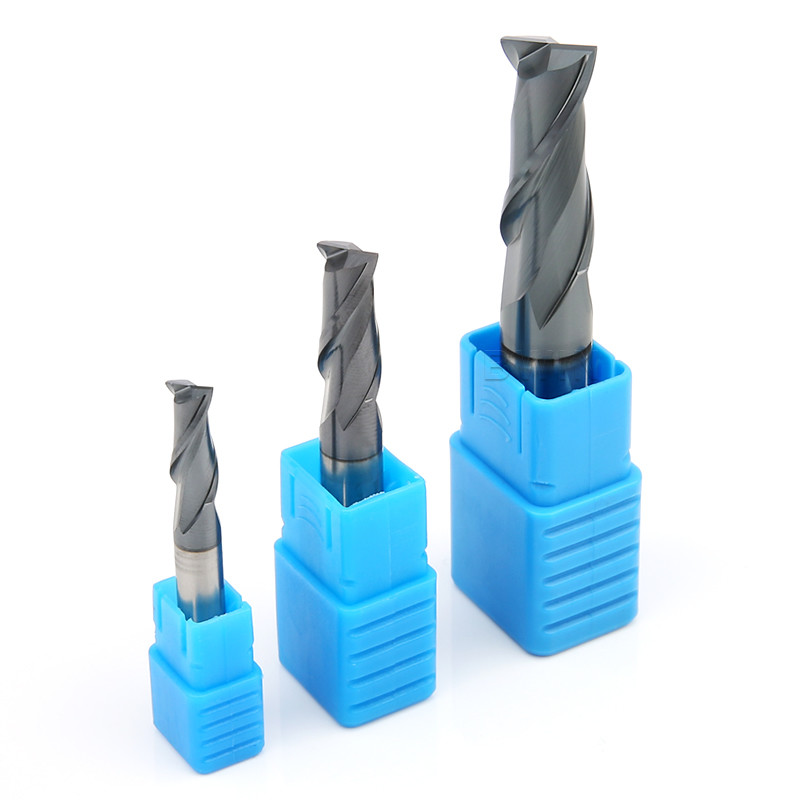

HRC45 2 Flutes Milling Cutter 2F Square Keyway Flat End Mill for Steel
صفة مميزة:
-
عالية الجودة المواد الخام الصلب التنغستن
-
عملية طلاء جديدة
-
حافة حادة
-
إزالة الرقاقة على نحو سلس
-
أداء جيد للصدمات
وصف:
-
تستخدم المطحنة المسطحة HRC45 2 مواد خام مقاومة للاهتراء عالية الجودة ، 0.6-0.8UM حبيبات فائقة النعومة ، مع توزيع حجم الجسيمات المركزة ،مقاومة تآكل ممتازة ، ويمكن أن تحسن بشكل كبير من عمر الأداة؛النصل مطلي بطلاء TLALN.يمكن معالجة جميع أنواع الأجزاء الفولاذية ، مثل فولاذ القالب ، وسبائك الفولاذ ، والفولاذ المقاوم للصدأ ، والحديد الزهر ، والمواد التي تقل عن HRC45 ° ، بسهولة وبشكل مباشر من المعالجة الخشنة عالية السرعة إلى المعالجة الدقيقة.الشطب ، سهل الاستخدام ، هو قاطع طحن متعدد الاستخدامات للصلابة العالية وتطبيقات القطع عالية السرعة.يتميز أخدود القطع ذو السعة الكبيرة بقطع قوي ، كما أن قطع التفريغ أكثر سلاسة ، مما يمكن أن يحقق معالجة عالية الكفاءة ، وتكون قطعة العمل أكثر دقة ولامعة.
معلمات الطحن:
|
مطحنة نهاية مسطحة HRC45 2F كربيد |
طول الأداة |
fz & v |
|||||
|
قصير |
1 |
||||||
|
طويل 1 |
0.9 |
||||||
|
طول زائد |
0.8 |
||||||
|
تخصص |
0.6 |
||||||
|
يكتب |
مادة |
قوة N / مم²
صلابة HRC |
تبريد |
||||
|
هواء |
قطع جاف |
سائل التشحيم |
|||||
|
ص |
باي |
P1.1 |
الفولاذ الهيكلي غير السبائكي ، الفولاذ الهيكلي للقطع الحر ، الفولاذ الكربوني والفولاذ المسقى والفولاذ المقسى |
<700 |
√ |
√ |
√ |
|
P1.2 |
مروي والفولاذ المقسى |
<1200 |
√ |
√ |
√ |
||
|
P2 |
P2.1 |
الفولاذ الممزوج بالنيترود والفولاذ الكربوني والفولاذ المسقى والفولاذ |
<900 |
√ |
√ |
√ |
|
|
P2.2 |
أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة |
<1400 |
√ |
|
√ |
||
|
ص 3 |
P3.1 |
أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة |
<900 |
√ |
√ |
√ |
|
|
P3.2 |
أداة فولاذية ، فولاذ محمل ، فولاذ زنبركي ، فولاذ عالي السرعة |
<1500 |
√ |
|
√ |
||
|
|
الشق |
|||||||||||
|
Vc |
fz (مم / سن) |
|||||||||||
|
قطر الدائرة |
||||||||||||
|
2 |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
|||||
|
112 |
0.01 |
0.018 |
0.026 |
0.034 |
0.041 |
0.048 |
0.06 |
0.069 |
||||
|
92 |
0.01 |
0.017 |
0.025 |
0.032 |
0.038 |
0.045 |
0.056 |
0.065 |
||||
|
100 |
0.01 |
0.018 |
0.026 |
0.034 |
0.041 |
0.048 |
0.06 |
0.069 |
||||
|
72 |
0.009 |
0.015 |
0.022 |
0.028 |
0.034 |
0.04 |
0.05 |
0.058 |
||||
|
64 |
0.01 |
0.018 |
0.025 |
0.032 |
0.039 |
0.045 |
0.057 |
0.066 |
||||
|
56 |
0.009 |
0.016 |
0.023 |
0.029 |
0.036 |
0.041 |
0.052 |
0.06 |
||||
|
|
العنف |
|||||||||||
|
Vc |
fz (مم / سن) |
|||||||||||
|
قطر الدائرة |
||||||||||||
|
2 |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
|||||
|
228 |
0.018 |
0.031 |
0.045 |
0.057 |
0.070 |
0.081 |
0.101 |
0.118 |
||||
|
208 |
0.017 |
0.029 |
0.042 |
0.054 |
0.065 |
0.071 |
0.095 |
0.11 |
||||
|
184 |
0.018 |
0.031 |
0.045 |
0.057 |
0.070 |
0.081 |
0.101 |
0.118 |
||||
|
144 |
0.015 |
0.026 |
0.037 |
0.048 |
0.058 |
0.068 |
0.085 |
0.098 |
||||
|
132 |
0.017 |
0.03 |
0.042 |
0.054 |
0.066 |
0.077 |
0.096 |
0.112 |
||||
|
112 |
0.015 |
0.027 |
0.039 |
0.05 |
0.060 |
0.07 |
0.088 |
0.102 |
||||
|
|
ينهي |
||||||||||
|
Vc |
fz (مم / سن) |
||||||||||
|
قطر الدائرة |
|||||||||||
|
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
||
|
332 |
0.028 |
0.05 |
0.07 |
0.091 |
0.11 |
0.128 |
0.144 |
0.16 |
0.173 |
0.186 |
|
|
272 |
0.026 |
0.046 |
0.066 |
0.085 |
0.103 |
0.12 |
0.135 |
0.15 |
0.162 |
0.173 |
|
|
304 |
0.028 |
0.05 |
0.07 |
0.091 |
0.11 |
0.128 |
0.144 |
0.16 |
0.173 |
0.186 |
|
|
212 |
0.023 |
0.041 |
0.059 |
0.076 |
0.092 |
0.107 |
0.121 |
0.134 |
0.145 |
0.155 |
|
|
196 |
0.027 |
0.047 |
0.067 |
0.086 |
0.104 |
0.122 |
0.137 |
0.152 |
0.165 |
0.177 |
|
|
168 |
0.024 |
0.043 |
0.061 |
0.079 |
0.095 |
0.111 |
0.125 |
0.139 |
0.150 |
0.161 |
|
ملحوظة:
إذا كانت مطحنة الكربيد التالية لا يمكنها تلبية متطلباتك ، فنحندعم إنتاج OEM حسب الطلب.يمكن تخصيص القطر من 0.2 مم إلى 25 مم ، الطول الإجمالي من 50 مم إلى 200 مم ، 4F ، 5F ، 6F ، 8F والشعار ، بما في ذلك قاطع طحن نهاية بحجم بوصة.يرجى الاتصال بنا لتحديد أو تخصيص مطحنة نهاية كربيد غير قياسية وفقًا لاحتياجاتك.
|
تخصيص |
الفلوت ديا (φ) |
طول الفلوت (C) |
شانك ديا (د) |
الطول الكلي (L) |
|
φ1 * 3 * d4 * 50 لتر |
1 |
3 |
4 |
50 |
|
φ1.5 * 4 * d4 * 50 لتر |
1.5 |
5 |
4 |
50 |
|
φ2 * 5 * d4 * 50 لتر |
2 |
5 |
4 |
50 |
|
φ2.5 * 7 * d4 * 50 لتر |
2.5 |
7 |
4 |
50 |
|
φ3 * 8 * d4 * 50 لتر |
3 |
8 |
4 |
50 |
|
φ4 * 10 * d4 * 50 لتر |
4 |
10 |
4 |
50 |
|
φ5 * 13 * d6 * 50 لتر |
5 |
13 |
6 |
50 |
|
φ6 * 15 * d6 * 50 لتر |
6 |
15 |
6 |
50 |
|
φ8 * 20 * d8 * 60 لتر |
8 |
20 |
8 |
60 |
|
φ10 * 25 * d10 * 75 لتر |
10 |
25 |
10 |
75 |
|
φ12 * 30 * d12 * 75 لتر |
12 |
30 |
12 |
75 |
|
φ14 * 45 * d14 * 100 لتر |
14 |
45 |
14 |
100 |
|
φ16 * 45 * d16 * 100 لتر |
16 |
45 |
16 |
100 |
|
φ18 * 45 * d18 * 100 لتر |
18 |
45 |
18 |
100 |
|
φ20 * 45 * d20 * 100 لتر |
20 |
45 |
20 |
100 |
يلاحظ:
1. يرجى استخدام المعدات والتجهيزات ذات الصلابة الجيدة والدقة العالية.
2. يرجى تحديد سائل القطع المطبق على مادة قطعة العمل.
3. أثناء المعالجة عالية السرعة ، تجنب استخدام سائل القطع ذو القابلية الشديدة للاشتعال.
4. عندما لا تستطيع المعدات المستخدمة زيادة السرعة ، يرجى تقليل سرعة التغذية والسرعة بنفس النسبة.
5. عند تثبيت المطحنة الطرفية المسطحة ، يرجى التحكم في نفاذ طرف الشفرة في حدود 0.01 مم.
تذكير:
سيختلف لون الطلاء باختلاف مجموعة التصنيع ، لكن لن تتأثر الجودة والأداء ، لذا يمكنك استخدامه بثقة.
نظرًا لأن الطلاء غير موصل ، فالرجاء عدم استخدام أداة ضبط أداة التوصيل.
التطبيقات:
الفولاذ المقوى مسبقًا ، والفولاذ المقاوم للصدأ ، والفولاذ بالقالب ، والصفائح الفولاذية ، والفولاذ المقاوم للحرارة ، والأنابيب ، والنحاس والألمنيوم ، والحديد الزهر ، والمعادن غير الحديدية ، والخشب ، والبلاستيك ، و FRP و sO on.عمليات الشق للأغراض العامة ، والحفر ، والتنميط.
التعليمات
س 1.تنكسر الأداة عند قطع أو سحب قطعة العمل
يمكن تقليل معدل التغذية وعمق القطع ، ويمكن تقصير طول حافة القطع إلى الحد الأدنى للطول اللازم.
س 2.تنكسر الأداة أثناء المعالجة العادية
تقليل معدل التغذية وعمق القطع.
يجب تخميل الأداة.
استبدل المشبك أو الحلقة الزنبركية.
تعمل الأداة ذات رقم الحافة العالية على تغيير الأداة برقم قطع منخفض لتحسين إزالة الرقاقة ومنع انسدادها.
استبدل الطحن الجاف بالطحن الرطب (باستخدام سائل القطع) ، واستخدمه مع مسدس الأنبوب الدوامي لتقليل درجة حرارة الأداة وتجنب ارتفاع درجة حرارة الأداة.
إذا تم تغيير اتجاه إمداد سائل الطحن الرطب من الأمام إلى الخلف المائل أو القمة المستعرضة ، فيجب أن يكون تدفق سائل التبريد كافياً.
س 3.تنكسر الأداة عندما يتغير اتجاه التغذية
(1) استخدم الاستيفاء القوسي (أداة آلة NC) ، أو توقف مؤقتًا عن التغذية (مؤقتًا).
(2) قم بتقليل (تقليل) التغذية قبل تغيير الاتجاه وبعده.
(3) استبدل المشبك أو الحلقة الزنبركية.
س 4.المشكلة: جزء من طرف الشفرة ينكسر
شطب الزوايا بالطحن اليدوي.
قم بتغيير الطحن إلى الأسفل.
